Vous croisez sans cesse la mention 3/4 pouce sur des raccords de plomberie, des clés à douille ou des plans techniques, mais sa valeur réelle reste floue ? Ce chiffre cache en fait plusieurs dimensions selon le contexte. En plomberie, 3/4 pouce désigne un standard de filetage qui ne correspond pas exactement à 19 mm, tandis qu’en outillage ou visserie, la conversion se rapproche de 19,05 mm. Ce guide vous apporte les repères concrets pour identifier, choisir et utiliser correctement du 3/4 pouce dans tous vos projets, de la robinetterie à l’atelier mécanique.
Comprendre ce que signifie vraiment 3/4 pouce
La notion de 3/4 pouce semble limpide sur le papier, mais elle devient vite déroutante dès qu’on aborde les raccords, filetages ou standards anglo-saxons. Pour éviter les erreurs d’achat ou de montage, vous devez distinguer la valeur théorique de 19,05 mm de ce que mesure réellement un raccord ou un outil estampillé 3/4. Cette différence vient des normes historiques et des usages industriels qui ont conservé des appellations nominales plutôt que des cotes exactes.
Pourquoi 3/4 pouce ne fait pas exactement 19 millimètres en pratique
Sur le plan mathématique, 1 pouce équivaut à 25,4 mm, ce qui donne 19,05 mm pour 3/4 pouce. Pourtant, si vous mesurez un raccord de plomberie marqué 3/4, vous constaterez souvent un diamètre extérieur proche de 26 ou 27 mm. Cette différence s’explique par le fait que le marquage 3/4 fait référence à un diamètre nominal, hérité des standards de tuyauterie en acier. Le diamètre extérieur intègre l’épaisseur de paroi, qui a été normalisée il y a plusieurs décennies et conservée pour la compatibilité, même si les matériaux ont évolué vers le PER, le multicouche ou le cuivre.
Différence entre 3/4 pouce nominal et diamètre réellement mesuré
En plomberie, 3/4 pouce désigne une taille normalisée, appelée DN (diamètre nominal) ou standard gaz BSP. Le diamètre extérieur du tube ou du raccord peut atteindre 26 à 27 mm, alors que le diamètre intérieur utile pour le passage du fluide tourne autour de 20 mm. C’est pour cette raison qu’on parle souvent de 20/27 en plomberie domestique : le premier chiffre indique le diamètre intérieur approximatif, le second le diamètre extérieur du filetage. Ce décalage est normal et ne doit pas vous inquiéter, il garantit la compatibilité des pièces entre fabricants.

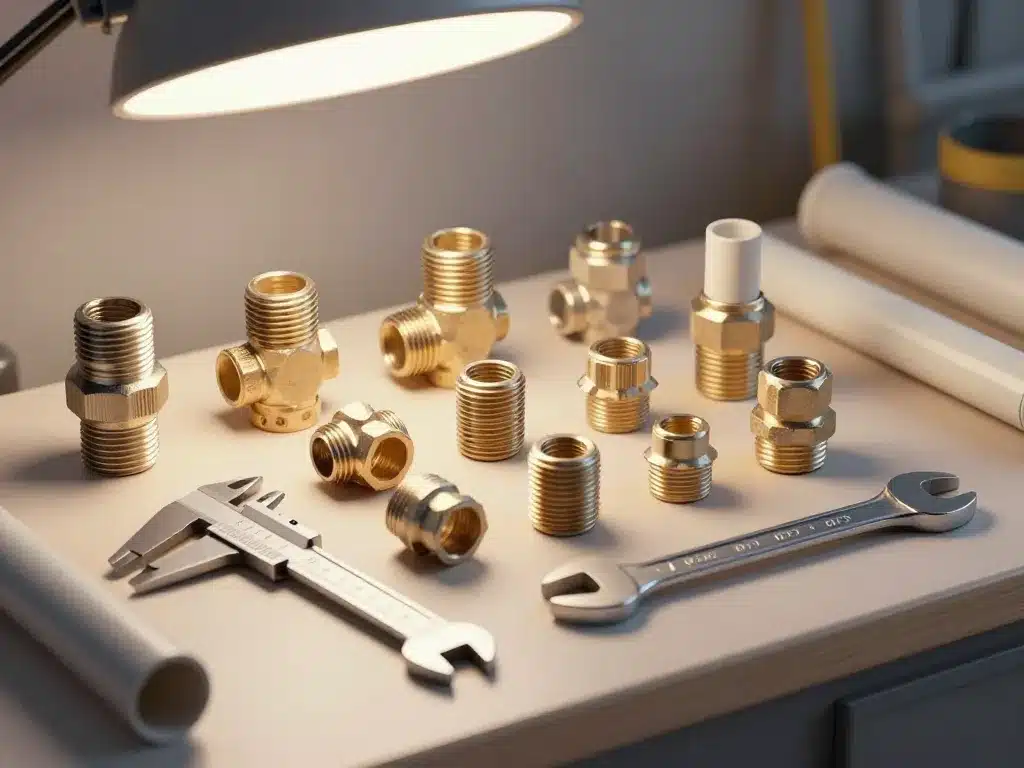

3/4 pouce en plomberie et raccords filetés
La plomberie représente le domaine où le 3/4 pouce apparaît le plus fréquemment. Chauffe-eau, robinets, collecteurs, vannes : cette dimension est présente dans presque toutes les installations domestiques. Comprendre comment identifier un filetage 3/4, connaître ses dimensions réelles et choisir les bons adaptateurs vous évitera fuites et incompatibilités.
Comment reconnaître un raccord 3/4 pouce sur une installation existante
Pour vérifier si un raccord est bien en 3/4, ne vous fiez pas uniquement aux 19 mm théoriques. Munissez-vous d’un pied à coulisse et mesurez le diamètre extérieur du filetage mâle : vous devriez trouver environ 26,4 mm en standard gaz BSP. Une méthode simple consiste à comparer avec un raccord neuf clairement marqué 3/4, ou à utiliser un peigne à filetages, outil métallique gravé qui permet de vérifier rapidement le pas et la taille des filets.
Correspondances entre 3/4 pouce, filetage gaz et diamètre en millimètres
En standard gaz britannique (BSP), le filetage 3/4 pouce présente un diamètre extérieur de 26,44 mm. Le diamètre intérieur du tube associé varie selon l’épaisseur de paroi et le matériau : acier, cuivre, multicouche ou PER avec inserts laiton. Le tableau ci-dessous récapitule les principales correspondances :
| Désignation | Diamètre extérieur filetage (mm) | Diamètre intérieur approximatif (mm) | Équivalence courante |
|---|---|---|---|
| 3/4 pouce gaz | 26,4 mm | ~20 mm | 20/27 |
| 1/2 pouce gaz | 21 mm | ~15 mm | 15/21 |
| 1 pouce gaz | 33,2 mm | ~26 mm | 26/34 |
Quels adaptateurs choisir pour passer de 3/4 pouce à 1/2 pouce ou 1 pouce
Si vous devez raccorder un élément en 3/4 à un réseau en 1/2 pouce ou 1 pouce, les réductions et mamelons mixtes sont la solution la plus simple. Vérifiez toujours le type de filetage (mâle ou femelle) et le standard indiqué : G3/4 pour un filetage cylindrique, R3/4 pour un filetage conique. Un mauvais choix d’adaptateur peut entraîner des fuites, des contraintes mécaniques excessives ou une non-conformité. Privilégiez les adaptateurs laiton ou inox pour les installations sous pression.
3/4 pouce pour visserie, outils, douilles et perçage
Au-delà de la plomberie, le 3/4 pouce apparaît sur les clés à douille, les embouts, les vis, les axes mécaniques ou les forets. Dans ces usages, la valeur 19,05 mm se rapproche davantage de la réalité dimensionnelle mesurable. Cette section clarifie les équivalences métriques et vous aide à choisir l’outil ou la vis adaptée à un alésage ou à un écrou 3/4.
Comment convertir une dimension 3/4 pouce en millimètres pour vos outils
Pour un écrou ou une tête de vis marquée 3/4, la largeur sur plats s’approche généralement des 19 mm réels. Une douille de 19 mm peut parfois convenir, mais sur du matériel strictement impérial américain, un léger jeu peut apparaître et endommager les arêtes. Dans le doute, préférez une douille de 19,05 mm ou une référence impériale 3/4. Si vous devez percer pour un axe de 3/4, prévoyez un foret légèrement supérieur à 19 mm pour garantir un montage libre sans forçage.
3/4 pouce en clé à douille, carré d’entraînement et outillage professionnel
Attention à la confusion courante : le 3/4 de pouce peut désigner soit la taille de la douille (prise sur l’écrou), soit la taille du carré d’entraînement de la clé à chocs ou du cliquet. Dans l’outillage lourd, le carré d’entraînement 3/4 pouce est standard pour les couples élevés, notamment en mécanique poids lourds ou industrie. Il est nettement plus massif qu’un carré 1/2 pouce, et nécessite des douilles spécifiques au même standard.
Que signifie un perçage ou un alésage indiqué à 3/4 pouce de diamètre
Un trou référencé 3/4 pouce vise en principe un diamètre nominal de 19,05 mm. Dans la pratique, le diamètre final dépend du jeu fonctionnel recherché : montage glissant, serré ou libre. Il est donc utile de vérifier dans les plans techniques si la cote est nominale (avec tolérance) ou correspond au diamètre final de perçage. Pour un alésage de précision, prévoyez un perçage préalable à 18,5 mm puis un alésage final à 19,05 mm avec ajustement.
Bien choisir et identifier du matériel en 3/4 pouce au quotidien
Entre les appellations métriques, impériales et les standards domestiques, il est facile de se tromper de taille. Cette section vous donne des réflexes simples pour sécuriser vos achats et vos montages en 3/4 pouce, que ce soit en ligne, en magasin de bricolage ou en milieu professionnel. Un peu de méthode permet d’éviter retours produits, fuites et incompatibilités.
Comment vérifier rapidement si une pièce métrique peut remplacer du 3/4 pouce
Remplacer une pièce 3/4 pouce par une référence métrique n’est pas toujours possible. Si un filetage est en standard gaz ou UNF, un filetage métrique ne prendra pas correctement, même si le diamètre semble proche. Les pas de vis sont différents et l’assemblage sera bancal ou impossible. Pour des pièces lisses (axes, bagues, entretoises), en revanche, une cote métrique voisine comme 19 mm ou 20 mm peut convenir, à condition de bien maîtriser jeux et tolérances. Vérifiez toujours les dessins techniques ou les plans d’ensemble avant substitution.
Erreurs fréquentes avec le 3/4 pouce lors d’achats en ligne ou en magasin
De nombreux utilisateurs confondent 3/4 pouce avec 20 mm ou 25 mm, ce qui conduit à commander des raccords incompatibles. Mélanger les désignations 20/27, DN20 et 3/4 sans vérifier les schémas dimensionnels est une autre source classique d’erreur. Prenez l’habitude de lire les fiches techniques, de regarder les photos avec cotes et, si possible, de mesurer votre installation avant achat. Un simple pied à coulisse numérique à moins de 20 euros vous évitera bien des déconvenues.
Astuces simples pour reconnaître du 1/2, 3/4 ou 1 pouce sans instrument
Même sans pied à coulisse, vous pouvez distinguer rapidement 1/2, 3/4 et 1 pouce en plomberie. Un filetage 1/2 tourne autour de 21 mm de diamètre extérieur, le 3/4 autour de 26-27 mm, et le 1 pouce approche 33 mm. En vous entraînant à comparer avec une pièce de monnaie de 2 euros (environ 26 mm de diamètre) ou une clé plate de 19 mm, vous développerez un repère visuel très utile sur chantier ou en magasin. Cette méthode empirique ne remplace pas une mesure précise, mais permet un premier tri rapide et efficace.
Le 3/4 pouce est une dimension omniprésente mais trompeuse, qui ne correspond pas toujours aux 19,05 mm théoriques. En plomberie, elle désigne un standard de filetage avec un diamètre extérieur de 26,4 mm, tandis qu’en outillage et visserie, elle se rapproche de la valeur réelle. Maîtriser ces subtilités vous permet de choisir les bons raccords, adaptateurs et outils, d’éviter les erreurs d’achat et de garantir la fiabilité de vos installations. Gardez toujours à portée de main un pied à coulisse et les tableaux de correspondance, et n’hésitez pas à vérifier les standards précis (BSP, NPT, UNF) sur les fiches techniques avant tout achat.
