Support panneau solaire en bois stable et durable

Installer des panneaux photovoltaïques au sol ou sur un toit plat exige une structure capable de résister aux vents violents et aux intempéries sur le long terme. Si l’aluminium reste la norme industrielle, le bois s’impose comme une alternative écologique, économique et modulable pour le bricoleur averti. Construire son propre châssis demande toutefois de la rigueur. Du choix de l’essence au calcul de l’inclinaison, chaque détail technique garantit la pérennité de votre installation.

Table des matières

Pourquoi privilégier le bois pour votre structure solaire ?

Le bois offre une excellente inertie thermique, évitant de transmettre une chaleur excessive au cadre des panneaux, ce qui favorise leur rendement. Contrairement à l’acier ou à l’aluminium qui nécessitent un outillage spécifique, le bois se travaille avec des outils de menuiserie classiques présents dans la plupart des ateliers.

Sur le plan environnemental, utiliser du bois local comme le Douglas ou le Mélèze réduit l’empreinte carbone de votre projet par rapport à des profilés métalliques importés. Cette approche permet également de créer des structures sur-mesure, parfaitement adaptées à la configuration de votre terrain ou de votre toiture-terrasse, là où les kits standards manquent parfois de flexibilité.

Comparatif des matériaux : Bois vs Aluminium

Critère	Support en Bois (DIY)	Support en Aluminium (Kit)
Coût initial	Économique (40-70€ par panneau)	Élevé (100-200€ par panneau)
Durabilité	15 à 20 ans (avec entretien)	25 ans et + (sans entretien)
Facilité de montage	Compétences en bricolage requises	Assemblage rapide
Impact écologique	Faible (bois local)	Élevé (extraction et transformation)

Le choix des essences et la préparation des matériaux

Pour qu’un support solaire en bois atteigne une durée de vie proche de celle des cellules photovoltaïques, environ 25 ans, le choix de l’essence est le premier rouage essentiel de votre projet. Un châssis extérieur ne se construit pas avec du sapin de base sans protection. Le matériau sera soumis aux cycles d’humidité, aux UV intenses et parfois au contact direct avec le sol.

Guide pratique UTE C15-712-1 : vos installations photovoltaïques conformes : Consultez le guide de référence pour concevoir et réaliser vos installations photovoltaïques raccordées au réseau en toute sécurité.

Il est impératif de sélectionner des bois de Classe 4, capables de supporter un contact permanent avec l’humidité. Le pin autoclavé est la solution la plus accessible. Pour une approche naturelle, le Robinier (Faux-Acacia) est une essence européenne naturellement imputrescible. Le Douglas, bien que populaire, doit être purgé de son aubier pour garantir une résistance satisfaisante en extérieur.

La visserie : l’importance de l’inox A4

L’utilisation de vis bichromatées ou en acier zingué est une erreur fréquente. En extérieur, au contact de bois acides, ces fixations se corrodent rapidement. Utilisez exclusivement de la visserie en inox A4. Ce matériau résiste à la corrosion saline et acide, assurant que la structure ne se fragilise pas au niveau des points de jonction après quelques années.

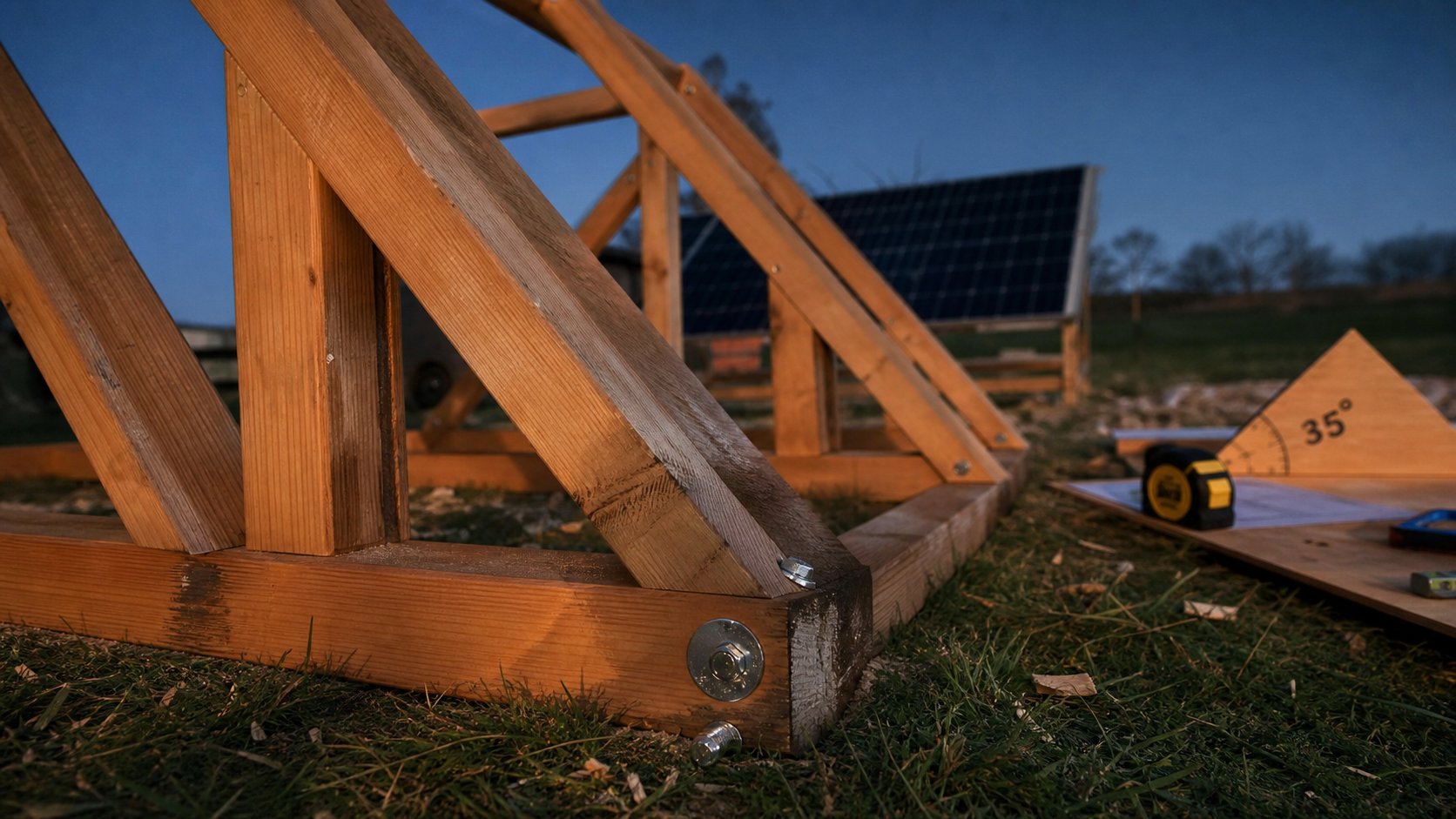

Étapes de fabrication : construire un châssis en triangle

La forme la plus stable pour un panneau au sol est le triangle rectangle ou isocèle incliné. Cette géométrie répartit les charges de vent et permet une fixation solide sur deux points d’appui longitudinaux.

1. Le dimensionnement et la découpe

Mesurez précisément votre panneau. La plupart des modèles standards mesurent environ 1,7m x 1m. Prévoyez des sections de bois robustes : des chevrons de 60×80 mm ou 70×70 mm assurent une rigidité suffisante face aux rafales.

2. L’assemblage de la structure porteuse

Assemblez deux triangles identiques qui serviront de fermes. Pour une inclinaison optimale en France, visez un angle de 30 à 35 degrés par rapport à l’horizontale pour maximiser la production annuelle. Si vous privilégiez la production hivernale, montez jusqu’à 45 ou 60 degrés. Utilisez des boulons de charpente avec rondelles pour les articulations principales plutôt que de simples vis.

3. Le contreventement : la clé de la stabilité

Une fois les deux triangles verticaux installés, reliez-les par des traverses horizontales et une croix de Saint-André à l’arrière. Sans ce contreventement, le support risque de gauchir ou de s’effondrer latéralement sous la pression du vent.

Optimisation de l’inclinaison et sécurité électrique

Fabriquer son support en bois permet d’intégrer un système de réglage saisonnier. En utilisant des charnières robustes à la base et un bras de soutien à points de fixation multiples, vous pouvez ajuster l’angle deux fois par an. Ce réglage peut augmenter votre production de 10 à 15 % sur l’année.

Le bois étant un isolant, il impose une contrainte spécifique pour la mise à la terre. Contrairement à une structure métallique, chaque cadre de panneau doit être relié individuellement à un fil de terre en cuivre de 6 mm². Ce fil doit ensuite rejoindre le bornier de terre de votre installation. Cette étape est indispensable pour éviter tout risque d’électrocution en cas de défaut d’isolement.

L’ancrage au sol : éviter l’envol

Un panneau solaire agit comme une voile. Pour un support au sol, deux options sont possibles : le lestage, en fixant la structure sur des dalles en béton ou des parpaings (environ 80 kg par panneau), ou l’ancrage mécanique, via des vis de fondation ou des pieux galvanisés enfoncés dans le sol.

Entretien et pérennité de l’installation

Le bois est un matériau vivant qui travaille avec le temps. Une inspection annuelle est nécessaire pour vérifier le serrage des boulons, car les cycles de dilatation peuvent créer du jeu. Si vous avez utilisé un bois traité, une couche de lasure ou d’huile protectrice appliquée tous les 3 à 5 ans prolongera sa durée de vie.

Surveillez l’apparition de micro-fissures. Si le bois est bien ventilé, le risque de pourriture reste faible. Assurez-vous simplement que la base du support ne repose pas dans l’eau stagnante et ne soit pas obstruée par la végétation, ce qui créerait un point d’humidité fatal pour les fibres ligneuses. En respectant ces principes, votre support en bois deviendra une structure fiable pour accompagner votre transition énergétique.
